Низковольтные предохранители SIBA

Низковольтные предохранители SIBA

26.07.2019

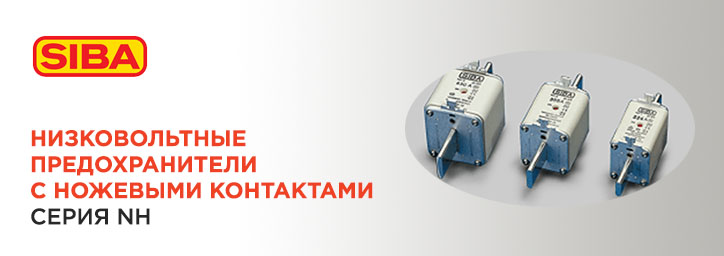

Низковольтные предохранители SIBA серии NH применяются для защиты силовых линий, трансформаторов, двигателей и т.д. "NH" обозначает предохранитель низкого напряжения и большой мощности, отключающаяся способность этих предохранителей составляет, как правило, более 100кА и покрывает тем самым все токи короткого замыкания, которые могут возникнуть в сети низкого напряжения.

Предохранители SIBA NH выпускаются с боковым и/или верхним индикатором срабатывания и охватывают широкий диапазон габаритных размеров, рабочих напряжений и классов защиты. Каждый низковольтный предохранитель оснащается ножевыми контактами с посеребрением. Благодаря этому, они коррозионно устойчивы, обладают малыми потерями мощности и низкой температурой перегрева.

Необходимо отметить, что все предохранители разделены на классы эксплуатации и относящиеся к ним основные сферы применения. Первая маленькая буква обозначает диапазон отключения предохранителя, а вторая- характеристику.
Первая буква:
a - обозначает предохранитель, срабатывающий при определенных токах перегрузки, и означает, что этот предохранитель может отключать только токи, многократно превосходящие их номинальный ток;
g - обозначает предохранители, срабатывающие во всем диапазоне нагрузок и означает что предохранитель может отключать все сверхтоки от наименьшего тока плавления до значения отключающей способности. Предохранители могут применяться в качестве одиночных элементов защиты.

SIBA_NH_110x110

  • Имеют встроенный индикатор срабатывания
  • Низкие электрические потери и малый нагрев
  • Коррозионностойкие
  • Могут комплектоваться держателями


  • Габаритный ряд: 000, 00, 0, 1, 2, 3, 4
  • Рабочее напряжение: 400 / 500 / 690 / 1000 / 1500 В АС
  • Номинальный ток: 2…1600 A
  • Разрывной ток: до120 кА
  • Классы эксплуатации и применение:
    gG (защита кабельных линий)
    gB (общего применения)
    aM (защита электродвигателей)
    gTr (защита трансформаторов)
    gTF (универсальные- устаревший класс, заменен на gB)
  • Стандарты: IEC 60269-1-2, EN 60269-1-2, DIN VDE 0636 part 201, DIN VDE 0636 part 2011, DIN 43620
  • Одобрены в Германии, Австрии, Швейцарии

Полный справочный материал о ножевых предохранителях NH

Низковольтные предохранители SIBA -отличная защита ваших силовых линий и оборудования!
